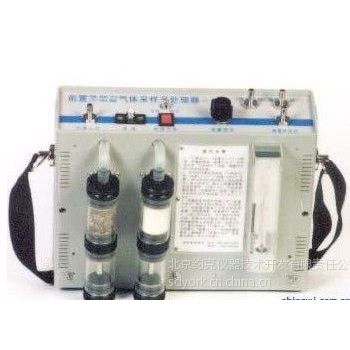

前置强抽力大流量采样预处理器
产地：中国北京 型号为YK-201E

优势说明：

适用锅炉，加热炉，窑炉（水泥窑炉，玻璃窑炉，陶瓷窑炉等）焙烧炉，焚烧炉，焦炉，高炉等燃烧设备的烟气，尾气，废气，排气等气体采样，气体净化。

详细说明:

前置强抽力大流量采样预处理器

1. 采用美国GAST公司***的活塞式直流真空泵。强劲抽力，大流量，快速采样。大容量蓄电池，连续工作达4个小时，边充电边工作可24小时不间断工作。

2. 适用锅炉，加热炉，窑炉（水泥窑炉，玻璃窑炉，陶瓷窑炉等）焙烧炉，焚烧炉，焦炉，高炉等燃烧设备的烟气，尾气，废气，排气等气体采样，气体净化。

3. 满足手持式，便携式，移动式（环境监测车，能源测试车，生产线上的质检采样设备）等等单机，组机气体分析仪器或系统采样的进样流量和净化的技术要求。

4. 原理利用流量计测量出气体分析仪的进样气体流量后，调节流量调节器，使输出气体流量和分析仪的进样气体流量保持平衡。

5. 参数前置强抽力大流量采样预处理器，由选用不同规格的真空泵而分为A型，B型，C型，三种.

A型---采样泵真空度（负压）为-67.7千帕   B型----采样泵真空度（负压）为-57.6千帕

空载流量为5.0   L/  min                     空载流量为3.5  L/ min

-20千帕状况下采样流量为4  L/min            -20千帕状况下采样流量为2  L/min

压力流量特性曲线见图1                      压力流量特性曲线见图2

两级气体净化装置（一级脱水，一级除尘）      一级气体净化装置（一级脱水，一级除尘）

采样预处理器外形尺寸：260X120X210mm

重   量：3.5kg

资料：VACUM-----------真空度     PRESSURE---------压力    Flow---流量（升/分钟1/min）

Pa------------------帕斯卡     Lnoh Hg------英寸汞柱     1英寸汞柱=3.386Kpa

Psi----平方英寸       1 Psi=6.895kpa           bar=巴             1bar=100000pa

6. 操作

1.“气体出口”“流量计入口”不接通，用橡胶管将“流量计出口”与分析仪的“气体进口连接，测量出分析仪的采样流量。

2.在现场用橡胶管接通“气体出口”和“流量计入口”（“流量计入口空置”），将分析仪的采样探头（或自备探头）插入取样孔，探头上的橡胶管接本采样器的“气体入口”，开启采样器并调节“流量调节”旋钮，使之大于分析仪的采样流量0.1-0.2  1/ min

3.用橡胶管连接采样器上的“流量计出口”和开启的分析仪上“气样进口”，其流量应略高于分析仪的采样流量，否则需调整“流量调节”旋钮。

4.上述工作完后，为了避免气样的污染，流量计本次测试可暂停使用，则将橡胶管从采样器上的“流量计出口”拔出改接至“气体出口”即可，采样器上的“流量计入口”所附的橡胶管另一端请接于“流量计出口”使流量计密封，防止水气进入。

7. 维护

1. 经常观察“过滤脱水器”，及时更换上部污染的树脂纤维和排除下部的冷凝水。

2. 装卸“过滤脱水器”见图3，分解各零件时可先用左手握住透明塑料筒，右手握住黑色上盖（或中套，下盖）略微向上旋转便可分离。要取出玻璃球时，请注意不要用力过猛，以免玻璃球散落地面。玻璃球，透明塑料筒被污染时，可用热肥皂水清洗并吹干使用。

3. 工作结束后，将“流量计入口”与“流量计出口”用橡胶管连接密封，防止水气进入流量计。

8. 注意

现场采样结束后应及时给采样预处理器充电，充电时间12-16小时，长期不使用也应该每月充电一次，以保持蓄电池的活性。

9. 结构

采样预处理器由过滤脱水器（上部过滤，下部过滤），真空泵，流量计（现选用0.15-1.5 1/min ）流量调节器，缓冲器，蓄电池（12VDC  3.4A h）及稳压电路等组成，气体流量见4。

10. 成套

前置强抽力大流量采样预处理器一台。12V DC充电器一只, 铝合金仪表箱
